Schematic version 1
USB-C, forsyning, USB-til-serial, reset, mikrocontroller og I/O er samlet i Altium.
01
Projektlog
Følg projektet fra færdigt schematic til fysisk PCB.
Første version af Arduino-schematicet er nu samlet. Her deler jeg blokkene, designvalgene og de næste trin videre mod PCB-layout, fremstilling, montage og test.
DESIGN · REVIEW · LAYOUT · TEST01 — Aktuelt projekt
Schematic version 1.
Nu samlet i Altium.
Jeg bygger et Arduino Uno-kompatibelt udviklingsboard med USB-C, USB-til-serial, 3,3 V-forsyning, reset-kredsløb, ATmega328P og udbrudte I/O-forbindelser. Schematicet er færdigt som første version; næste fase er kontrol og PCB-layout.
Komplet oversigt · 29. oktober 2026
Schematic v1 færdigtFem blokke samlet.
Fem blokke samlet.
Næste trin er kontrol.
De centrale blokke er nu tegnet og forbundet i ét schematic. Inden PCB-layout gennemgår jeg komponentdata, forbindelser, referencebetegnelser, footprints og elektriske kontroller. Derefter begynder placering og routing af det fysiske board.
Designkontrol
Forbindelser, komponentdata, referencebetegnelser og footprints kontrolleres før layout.
PCB-layout
Komponentplacering, jordplan, kobberbaner og boardets fysiske form bygges op og gennemgås.
Fremstilling og test
Produktionsfiler sendes til fabrikken, hvorefter boardet monteres, programmeres og testes.
02 — Schematicets blokke
Fra USB-C-indgang
til mikrocontroller og I/O.

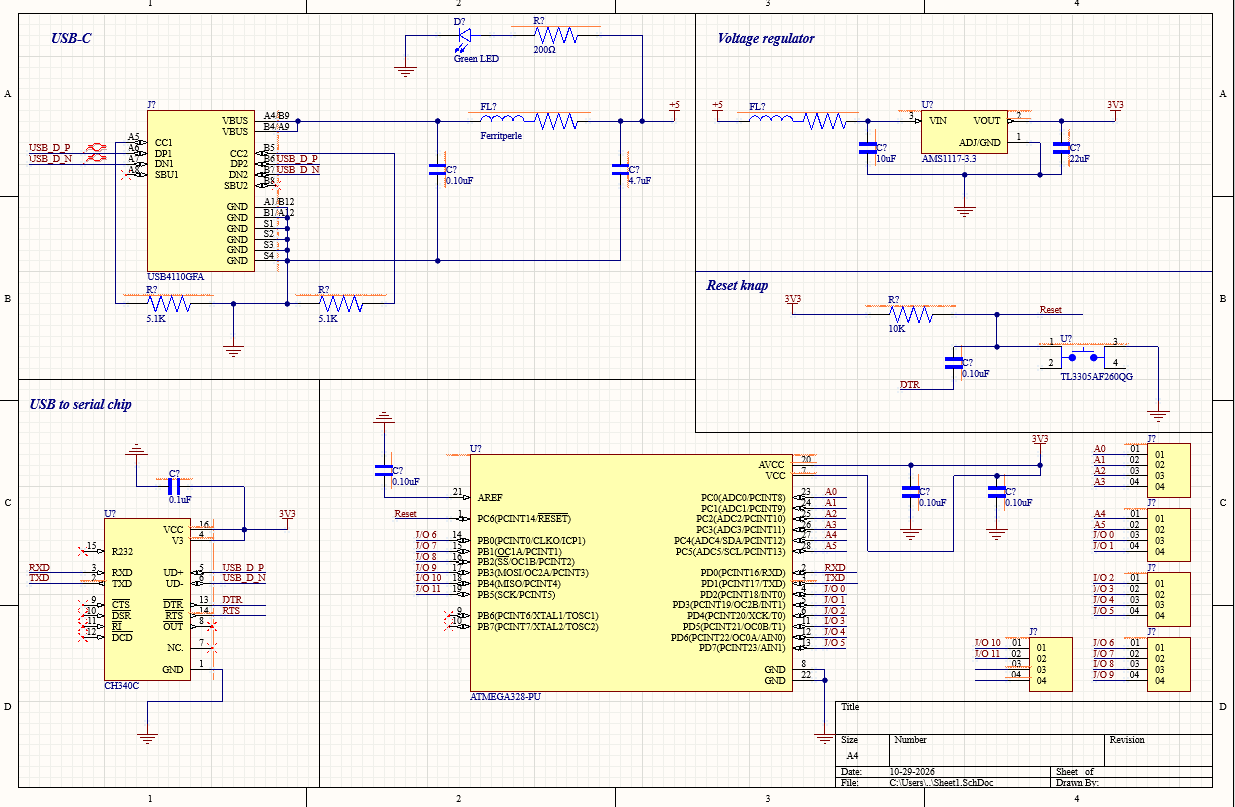

Her er de vigtigste dele af version 1. Billederne viser det aktuelle design i Altium, før den afsluttende kontrol og arbejdet med PCB-layout.
01 · USB-C
USB-C-indgang og 5 V-forsyning

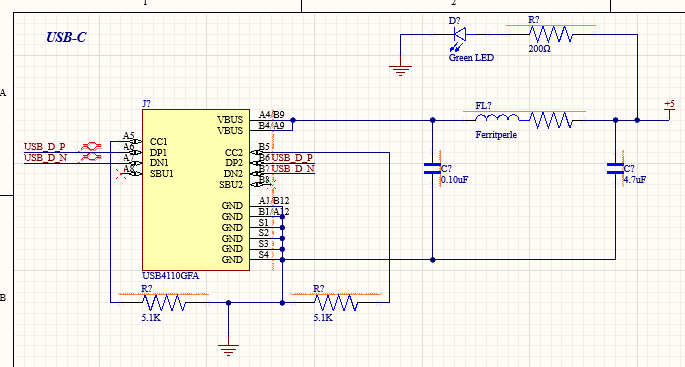

USB4110-GF-A håndterer strøm og USB-data. CC1/CC2, afkoblingskondensatorer, filter og status-LED er samlet i indgangsblokken.
02 · FORSYNING
Fra 5 V til 3,3 V

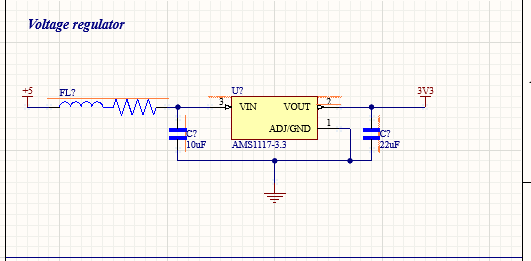

AMS1117-3.3 leverer 3,3 V til kredsløbet og understøttes af en 10 µF indgangs- og 22 µF udgangskondensator.
03 · PROGRAMMERING

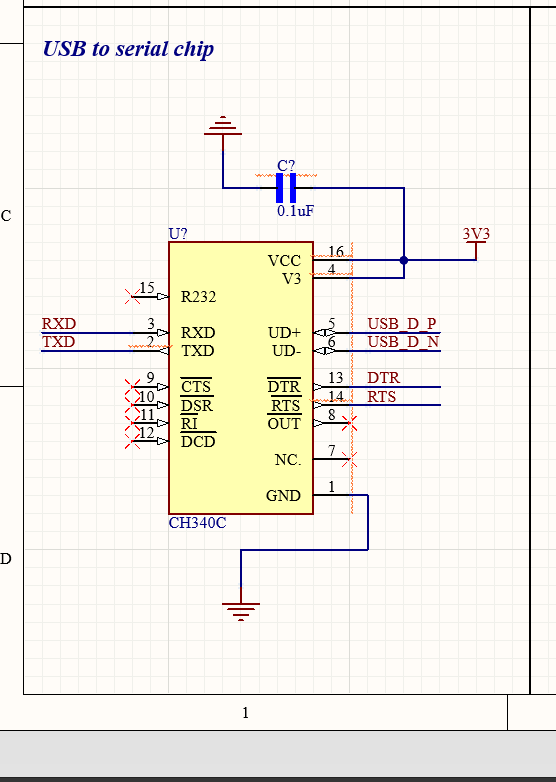

USB-til-serial med CH340C
CH340C omdanner USB-signalet til seriel kommunikation. TXD og RXD forbindes til mikrocontrolleren, mens DTR indgår i reset-forløbet ved upload.
04 · CONTROLLER
ATmega328P og I/O

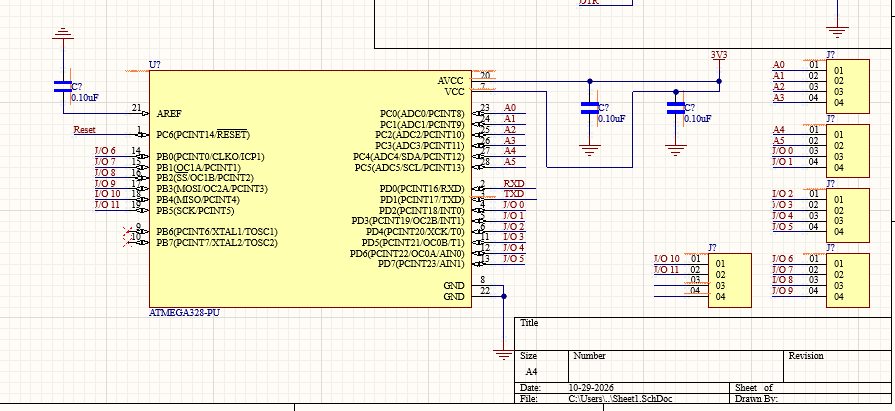

ATmega328P er projektets centrale controller. A0-A5 og de digitale I/O-forbindelser er ført ud til stik til senere sensorer, moduler og prototyper.
05 · PROCES
Det samlede arbejde i Altium Designer

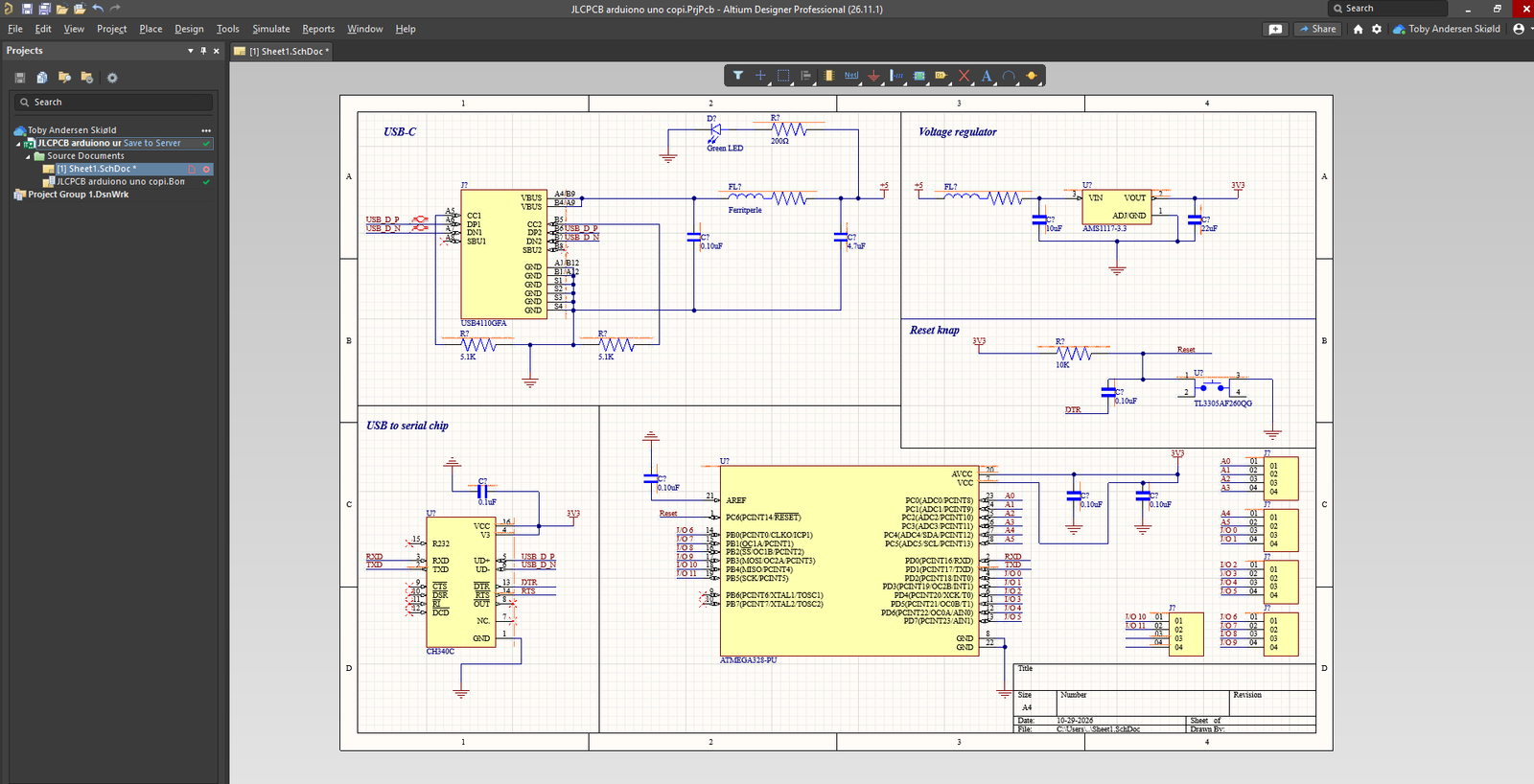

Her ses hele version 1 samlet i Altium. Næste fase er kontrol af komponentdata og forbindelser, efterfulgt af footprint-valg og PCB-layout.
Schematic version 1 er færdigtegnet, men projektet er endnu ikke et elektrisk valideret eller produktionsklart reference-design. Projektloggen viser arbejdet, som det ser ud på tidspunktet for upload, og kan indeholde fejl eller senere ændringer. Brug derfor ikke indholdet som facit.
